预压致动器是一种压电陶瓷叠堆的铠装设备，起到保护叠堆和方便安装的作用，同时预压致动器内部对压电陶瓷施加了预压力，可提供一定的拉力和对位移输出的调节。预压致动器可内部集成应变片实现闭环控制。

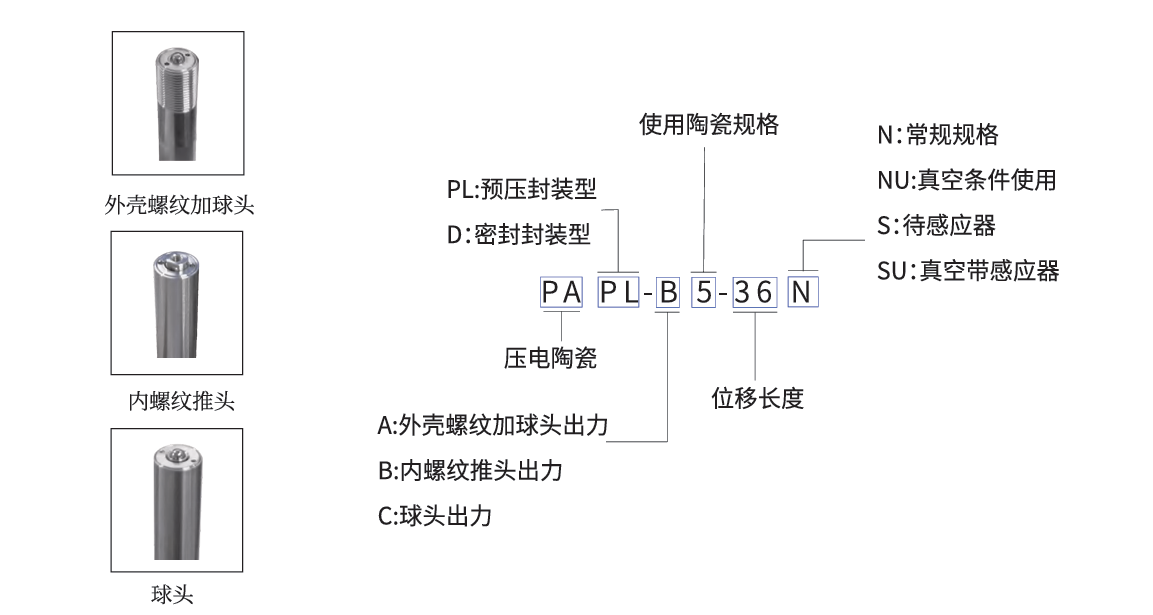

默认输出端为球头，可定制其他输出端结构。
|
|
PAPL - A5 - 36N |
PAPL - A5 - 45N |
PAPL - A5 - 60N |
PAPL - A5 - 90N |
单位 |
公差 |
|
行程 @150V* |
40 |
50 |
65 |
100 |
μm |
±20% |
|
电容** |
3 |
3.8 |
5 |
7.5 |
μF |
±20% |
|
开环分辨率 |
0.36 |
0.45 |
0.6 |
0.9 |
nm |
典型值 |
|
集成传感器 |
|
|
SGS |
|
|
/ |
|
闭环分辨率*** |
0.72 |
0.9 |
1.2 |
1.8 |
nm |
典型值 |
|
谐振频率 |
12 |
10 |
7 |
4 |
kHz |
±20% |
|
刚度 |
20 |
17 |
12 |
8 |
N/μm |
±20% |
|
推力**** |
850 |
850 |
850 |
850 |
N |
最大值 |
|
拉力 |
150 |
150 |
150 |
150 |
N |
最大值 |
|
工作电压 |
-20~150 |
V |
/ |
|||
|
工作温度范围 |
-20~80 |
°C |
/ |
|||
|
电压接口 |
LEMO FFA.00.250 |
|
/ |
|||
|
传感器接口 |
LEMO FFA.0S.304 |
|
/ |
|||
|
线长 |
1.5 |
m |
±0.02 |
|||
* 空载下位移输出
** 电容测试条件：常温环境，1Vpp，1kHz
*** 闭环参数只适用闭环版本的压电预压致动器
**** 推力测试：驱动电压0~150V
其他规格可根据客户需求进行定制
|
PAPL系列A5型压电预压致动器，开环版本 |
|
|
型号 |
说明 |
|
PAPL-A5-36N |
A5型压电预压致动器，有效行程40μm，开环 |
|
PAPL-A5-45N |
A5型压电预压致动器，有效行程50μm，开环 |
|
PAPL-A5-60N |
A5型压电预压致动器，有效行程65μm，开环 |
|
PAPL-A5-90N |
A5型压电预压致动器，有效行程100μm，开环 |
|
PAPL系列A5型压电预压致动器，应变片闭环版本 |
|
|
型号 |
说明 |
|
PAPL-A5-36S |
A5型压电预压致动器，有效行程40μm，应变片闭环 |
|
PAPL-A5-45S |
A5型压电预压致动器，有效行程50μm，应变片闭环 |
|
PAPL-A5-60S |
A5型压电预压致动器，有效行程65μm，应变片闭环 |
|
PAPL-A5-90S |
A5型压电预压致动器，有效行程100μm，应变片闭环 |
|
PAPL系列A5型压电预压致动器，开环、真空兼容版本 |
|
|
型号 |
说明 |
|
PAPL-A5-36NU |
A5型压电预压致动器，有效行程40μm，开环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-45NU |
A5型压电预压致动器，有效行程50μm，开环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-60NU |
A5型压电预压致动器，有效行程65μm，开环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-90NU |
A5型压电预压致动器，有效行程100μm，开环，真空兼容至10⁻⁵Pa |
|
PAPL系列A5型压电预压致动器，应变片闭环、真空兼容版本 |
|
|
型号 |
说明 |
|
PAPL-A5-36SU |
A5型压电预压致动器，有效行程40μm，应变片闭环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-45SU |
A5型压电预压致动器，有效行程50μm，应变片闭环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-60SU |
A5型压电预压致动器，有效行程65μm，应变片闭环，真空兼容至10⁻⁵Pa |
|
PAPL-A5-90SU |
A5型压电预压致动器，有效行程100μm，应变片闭环，真空兼容至10⁻⁵Pa |
