模拟式压电线性伺服驱控器
A-301压电系列驱控器基于模拟式控制信号接口，可实现压电致动产品开环驱动和应变片传感器伺服闭环控制。
高精度传感器接口
提供高精度应变片传感器输入接口，可实现纳米级分辨率。
控制模式
模拟量控制接口，可实现实时运动控制和位置监控。驱控内置PI控制算法和Notch滤波，提供更好的动态响应和闭环精度。具备输出过流、过压保护，温度检测/报错等功能监控。
|
基本功能 |
A-301.101 |
单位 |
|
功能 |
模拟式单通道压电线性驱控器，SGS闭环 |
|
|
驱动通道数 |
1 |
|
|
输出电压 |
-20~+150 |
V |
|
峰值功率/通道 |
40 |
W |
|
平均输出功率/通道 |
13 |
W |
|
峰值电流/通道 |
276 |
mA |
|
平均输出电流/通道 |
87 |
mA |
|
接口和操作 |
||
|
控制接口 |
模拟电压输入：0至10V |
|
|
位置监控接口 |
模拟电压输出：0至10V |
|
|
PZT驱动接口 |
LEMO EPL.00.250.NTN |
|
|
传感器接口 |
LEMO EPL.0S.304.HLN |
|
|
传感器类型 |
应变片传感器 SGS |
|
|
支持功能 |
点对点运动 |
|
|
其他 |
||
|
工作电压 |
DC24V |
|
|
最大功耗 |
50 |
W |
|
工作温度范围 |
5~50 |
℃ |
|
尺寸 |

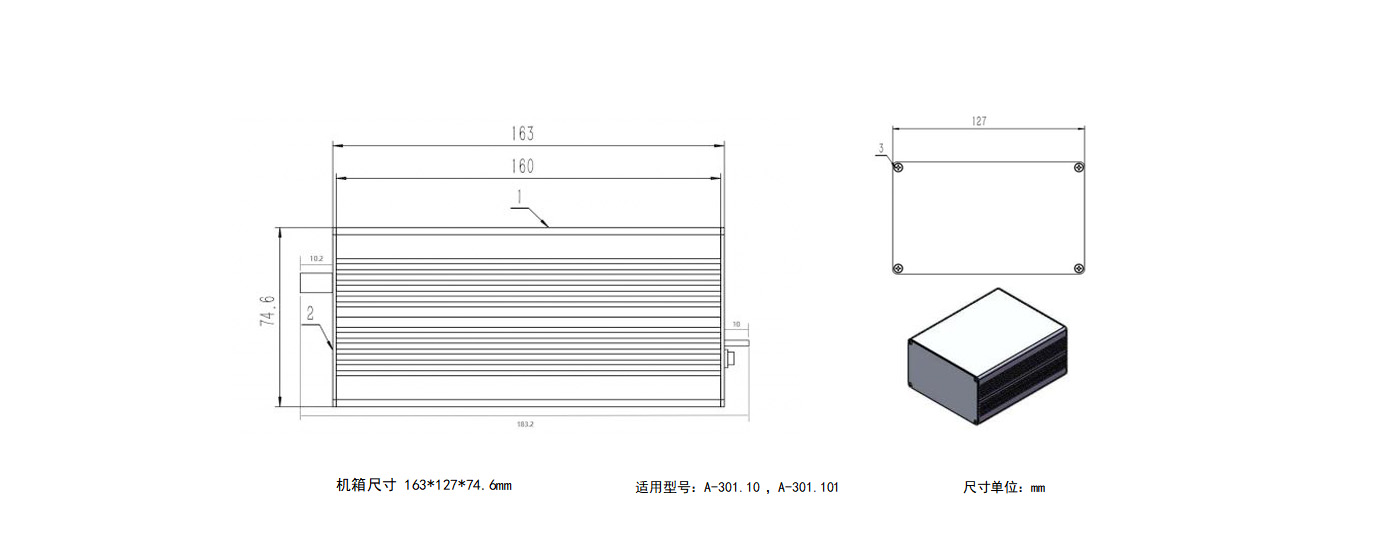

183.2x127x74.6 |
mm×mm×mm |
|
净重 |
0.87±0.1 |
Kg |
A-301系列压电线性驱控器
|
型号 |
说明 |
|
A-301.10 |
1 通道压电线性驱控器，开环，模拟量控制接口 |
|
A-301.101 |
1 通道压电线性驱控器，SGS闭环，模拟量控制接口 |
