单片型压电陶瓷致动器内部有很多陶瓷层及电极层，相互交叉叠堆，外部两侧印刷电极，将内部电极引出。通过精密打磨工艺，使每片压电陶瓷的高度公差优于±5μm。公司实现了从压电陶瓷粉料到致动器成品的全流通贯通，已实行批量化生产。目前产品已经在纳米级定位、精密制造、点胶阀领域中应用。
通用外形尺寸，单位:mm
|
|
单位 |
公差 |
PAA-D5-2W |
PAA-D8-2W |
|
运动轴 |
|
|
Z |
Z |
|
最大位移 |
μm |
±15% |
2.5 |
3.3 |
|
迟滞 |
|
|
<15% |
<15% |
|
负载 |
N |
最大值/Max. value |
310 |
720 |
|
保持力（150V） |
N |
最大值/Max. value |
780 |
1800 |
|
电气性能 |
|
|
|
|
|
驱动电压 |
V |
|
-20~150 |
-20~150 |
|
谐振频率 |
kHz |
最大值/Max. value |
360 |
220 |
|
谐振阻抗 |
mΩ |
±15% |
150 |
100 |
|
反谐振频率 |
kHz |
最大值/Max. value |
470 |
300 |
|
介电损耗 |
|
|
<2.0% |
<2.0% |
|
电容 |
nF |
±15% |
150 |
800 |
|
其他 |
|
|
|
|
|
工作温度范围 |
°C |
|
-25~130 |
-25~130 |
|
电极 |
|
|
银/Silver |
银/Silver |
|
电缆长度 |
mm |
±5mm |
75 |
75 |
|
居里温度 |
°C |
|
230 |
230 |
|
外观尺寸 |
|
|
|
|
|
Ø |
mm |
±0.1mm |
5 |
8 |
|
L |
mm |
±5μm |
2 |
2 |
| * 位移测试：驱动电压0~150V，公差±20% |
| ** 推力测试：驱动电压0~150V； |
| *** 电容测试条件：常温环境，1Vpp，1kHz，公差±20%； |
| 可选配焊接标准线束，长度75mm，AWG32，PTFE绝缘，产品编号后加W |
| 其他规格可根据客户需求进行定制 |
单片圆形压电陶瓷致动器
|

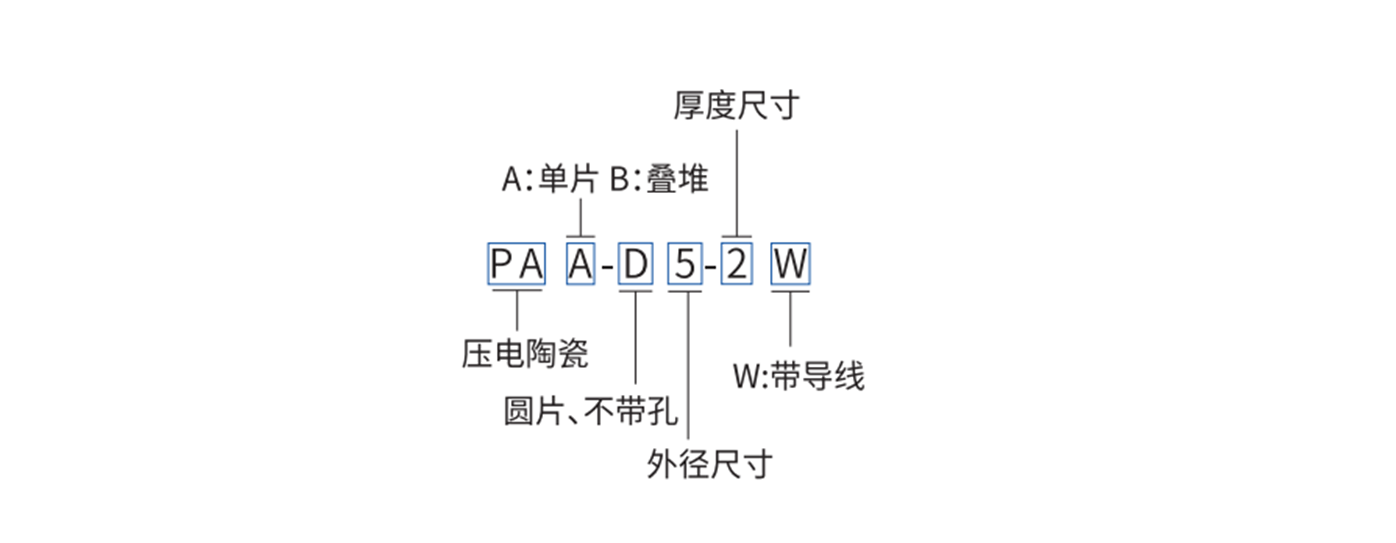

型号 |
说明 |
|
PAA-D5-2 |
圆形压电陶瓷片，直径5mm，有效行程2.5μm，无线束 |
|
PAA-D5-2W |
圆形压电陶瓷片，直径5mm，有效行程2.5μm，标准线束 |
|
PAA-D8-2 |
圆形压电陶瓷片，直径8mm，有效行程3.3μm，无线束 |
|
PAA-D8-2W |
圆形压电陶瓷片，直径8mm，有效行程3.3μm，标准线束 |
